型腔压力传感器

品名：型腔压力传感器（Cavity Pressure Sensor）

结构:

*本产品为一体式传感器，不能拆解。

产品功能说明：

Ø 数字化智能型腔压力传感器，一般用于测量模具型腔内部塑料压力。

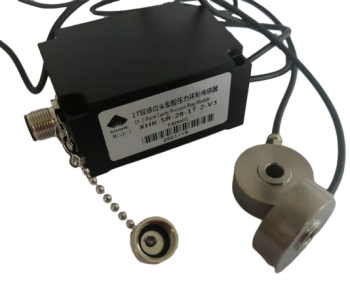

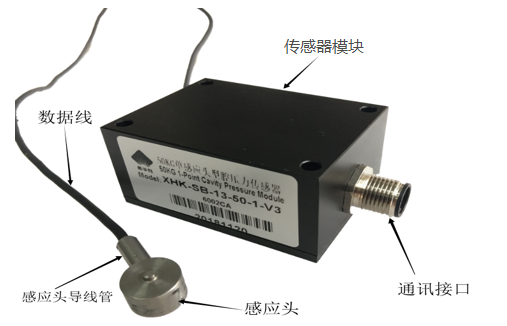

产品照片：

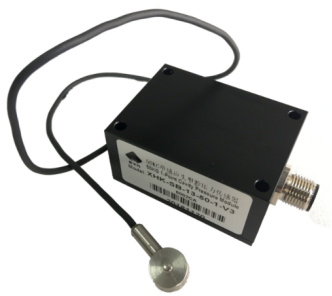

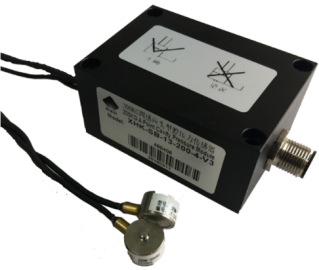

单感应头    双感应头

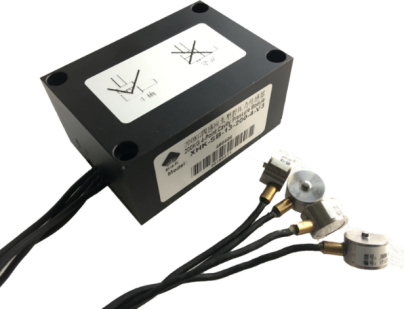

环形双感应头   四感应头

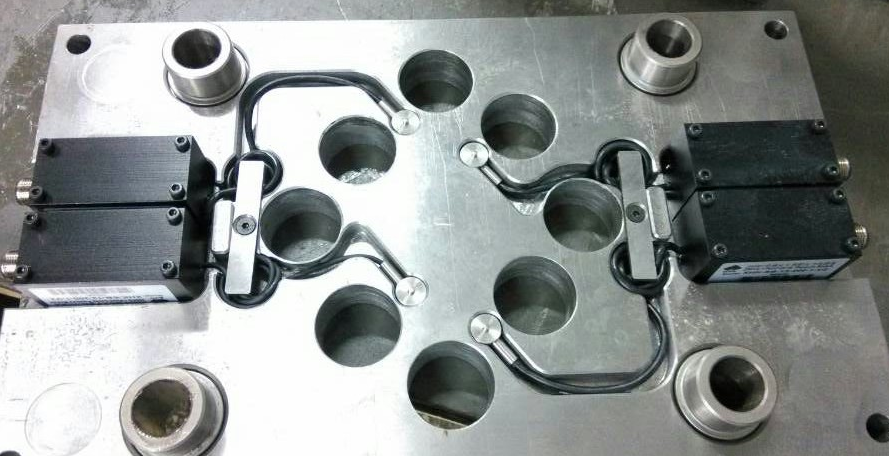

安装示意图：

注意：建议安装孔深度比感应头高度大0.1mm以上，以免装模后压坏感应头，或产生预压，导致无法测量压力。

现有规格型号：

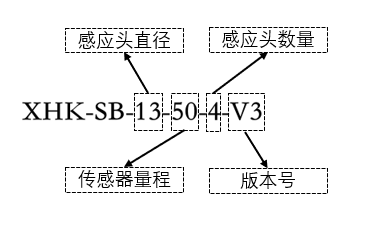

传感器型号说明：

以50KG四感应头传感器为例：

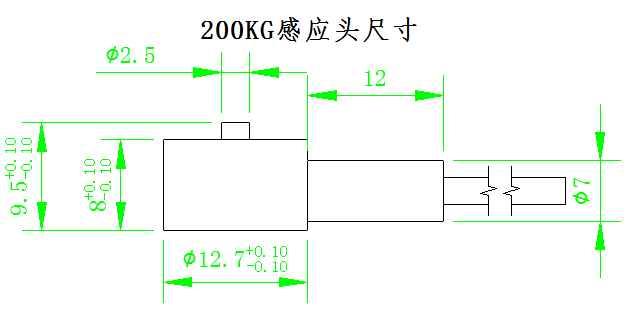

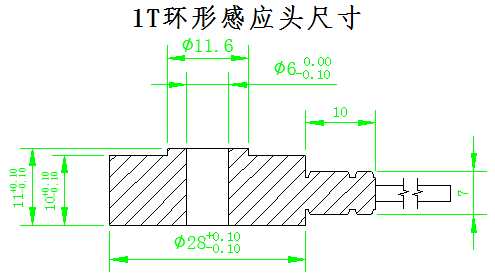

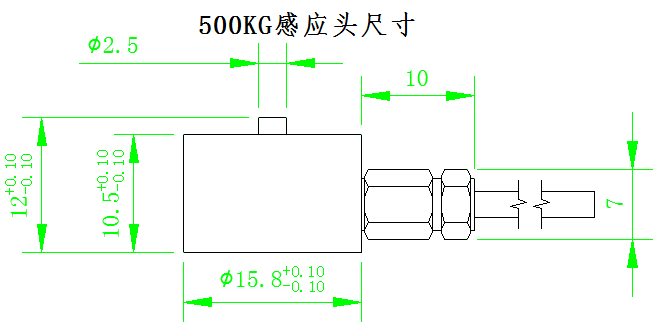

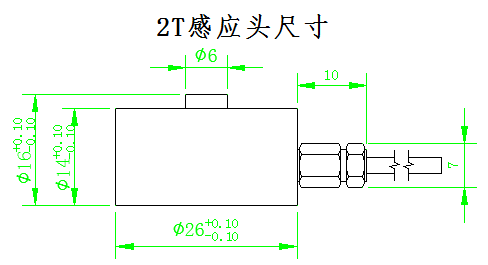

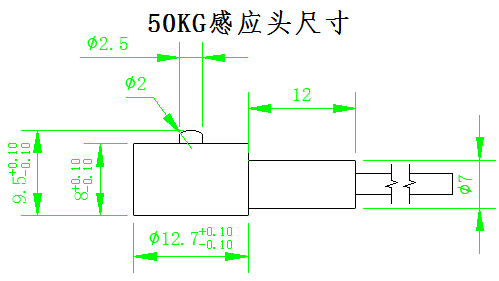

感应头尺寸图：

备注：

Ø 不同版本传感器感应头外形尺寸可能有变化，模具加工请以实物为准；

Ø 如果感应头数据线长度不能满足模具需求，请提前联系本公司定制更长数据线，最长能做到1000mm；

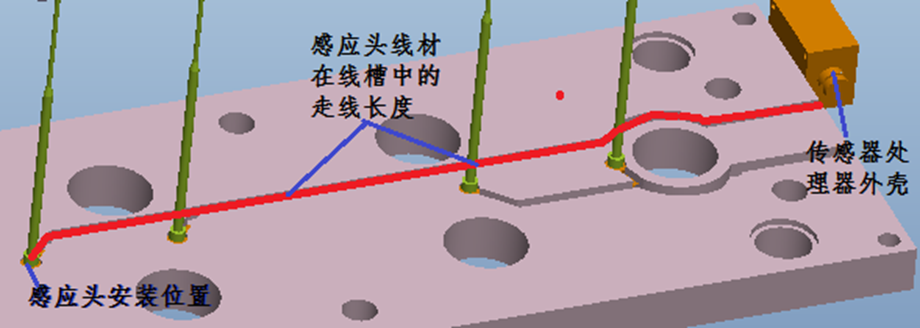

Ø 数据线应该比模具上的线槽长出100MM或以上，以免使用过程中因数据线拉的太紧而损坏传感器。

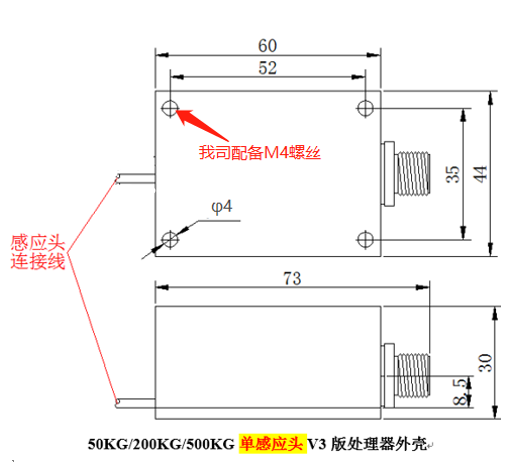

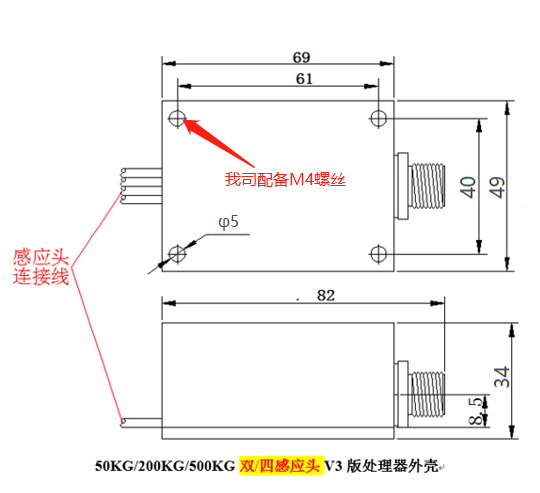

传感器模块安装尺寸图：

电气参数：

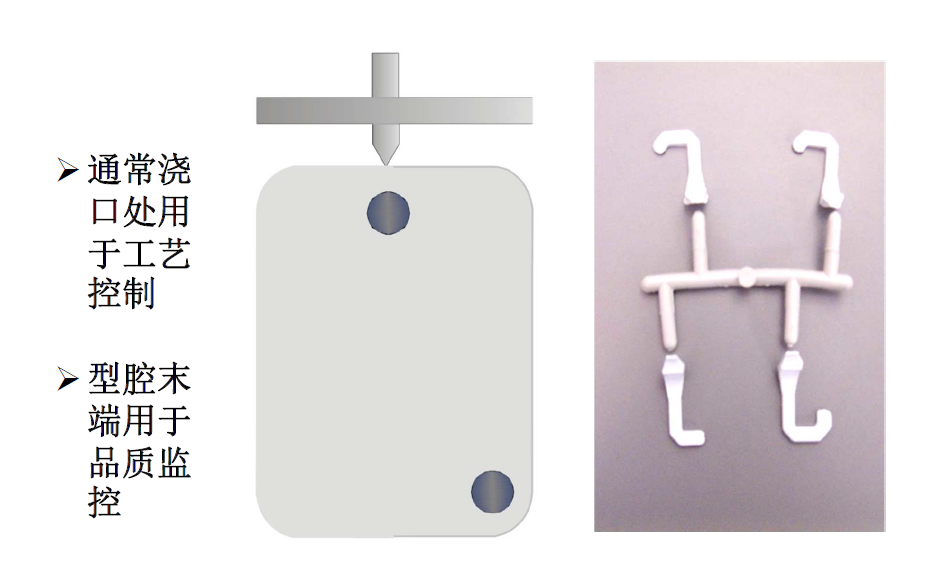

传感器安装位置建议：

型腔压力技术不同应用需求，对应的安装位置建议：

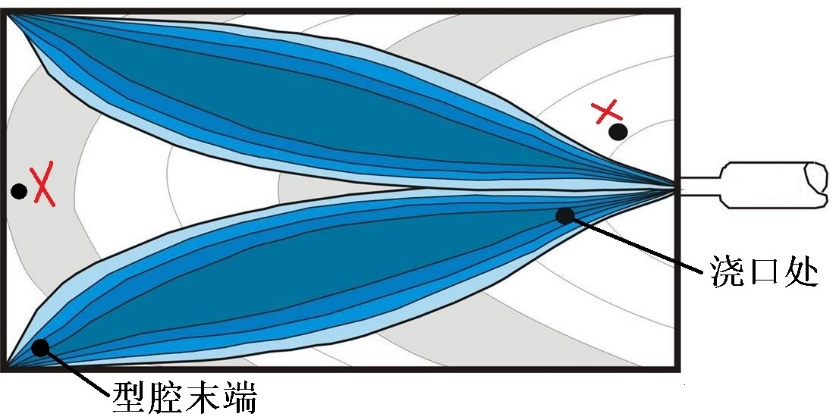

Ø 浇口位置传感器一定要在塑料流动路径上，且离浇口越近效果越好。

Ø 以上建议仅是基本原则，实际应用时产品结构往往较为复杂，可根据实际情况变通应用。

Ø 最终的应用效果很大程度取决于传感器的安装位置，如果您对安装位置有疑虑，可咨询我司为您提供帮助。

传感器选择：

在预估到型腔压力（P）的情况下如何选择传感器？

如预估型腔压力60MPa，监测位置装3mm顶针，传感器受力即为：

    F=PS=600barX(3.14*0.15*0.15) cm²=600KG/cm²*0.07065cm²=42.39KG

    应选50KG以上规格传感器；

同样预估型腔压力60MPa，监测位置装6mm顶针，传感器受力即为：

    F=PS=600barX(3.14*0.3*0.3) cm²=600KG/cm²*0.2826cm²=169.56KG

    应选200KG以上规格传感器。

   传感器规格的选择跟型腔压力和顶针大小两方面都有关系，需要根据实际情况来确定。

注：

Ø 压力单位换算：1MPa=10bar =145psi    1bar=1KG/cm²

Ø 需要特别注意的是传感器可承受的最大压力，如果使用中超过这个压力会永久损坏传感器，这种损坏无法修复。

Ø 当顶针直径很大，选择不到适合规格的传感器时，可将顶针与产品接触面位置直径改小

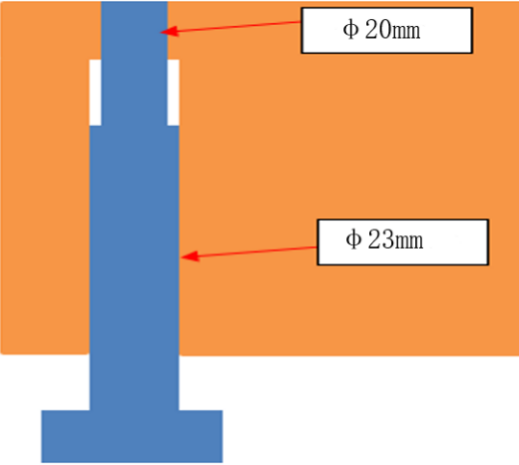

（如图，原23mm顶针，无适合的传感器，顶针与产品接触面附近直径改成20mm，可选用2T传感器）

传感器安装：

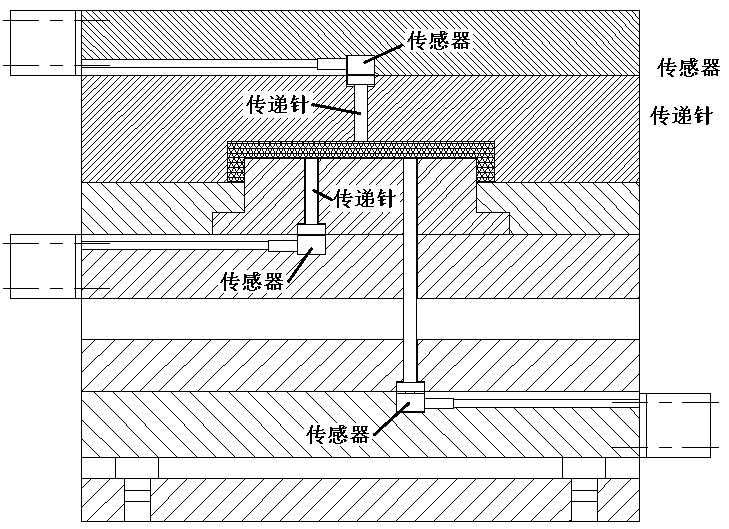

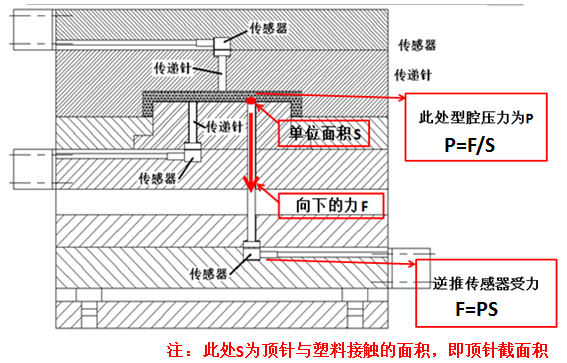

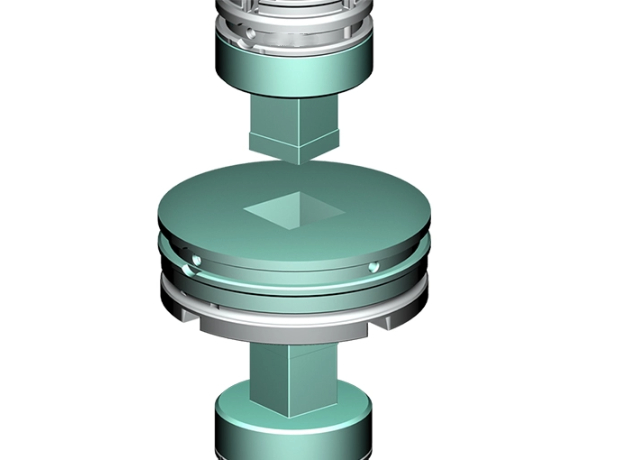

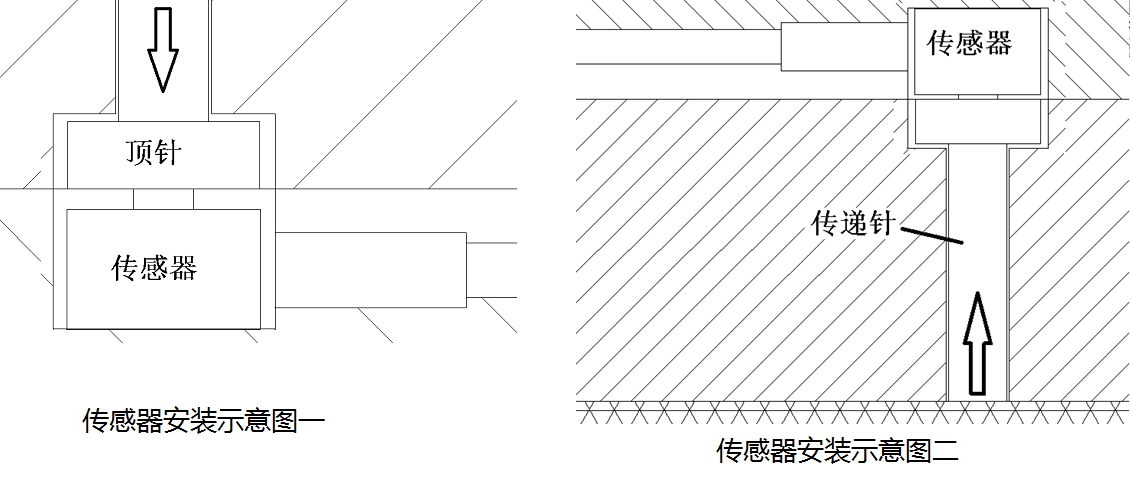

传感器的安装（如图所示），通常通过顶针、传递针、扁顶针、镶件等传递型腔内塑料的压力给传感器。

不管是哪种形式，只要满足下面条件就可以装传感器：

Ø 在型腔一边的端面，全部接触塑料；

Ø 端面与活动方向（如：顶出方向）基本垂直（容许有小于30度斜面）；

Ø 在活动方向上能自由活动，不能有其他阻力；

Ø 确保塑料给镶件的压力全部传递给传感器；

安装注意事项：

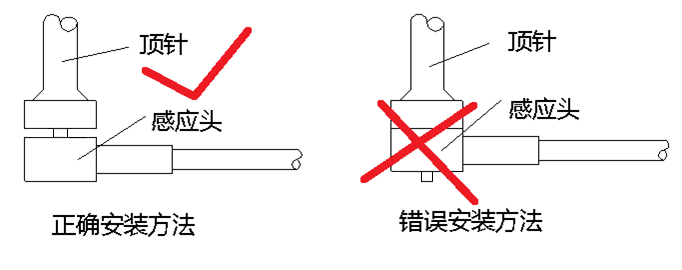

Ø 如图所示，传感器不能反装，传感器的底面（有凹陷的一面）不能受压或冲击/敲打；

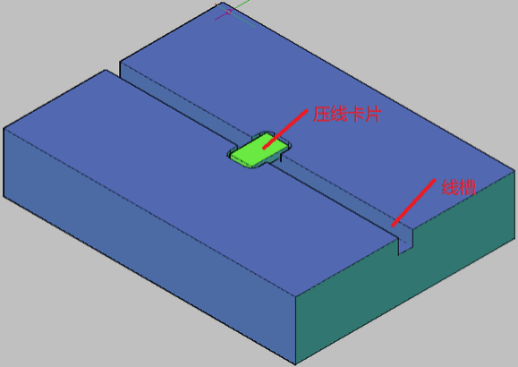

Ø 安装感应头时建议在线槽每间隔10CM处做一个线材保护卡片，以免在安装过程中压坏数据线

Ø 感应头外圆与放置槽需要有单边0.1～0.2mm的间隙，以便感应头拿出。

Ø 感应头有凸点的一面为正面，要保证顶针头只压在凸点上。

Ø 感应头背面不能受压，放置槽底面要平整，无异物，无R角。

Ø 感应头装进放置槽后，保证凸点不能高与顶针板（建议凸点到顶针头之间预留0.1mm间隙），否则会造成感应头永久损坏，无法修复。

Ø 两块顶针板锁紧后，需确保感应头未受任何压力, 且在顶针板受力变形的情况下也不能对感应头形成压力。

Ø 当传感器数据线在安装或使用过程中有割伤或损坏，数据线脱离连接器或传感器，请不要自行连接或焊接，请将传感器返回本公司维修，并重新校准。损坏的数据线会影响传感器的计量。

Ø 在安装时，避免数据线过于紧绷，以免损坏接头，影响传感器寿命。

使用注意事项：

Ø 此传感器产品是高精密测量工具，注意防护，不能暴力摔砸；

Ø 此传感器产品属于电子类产品，使用时环境温度不能超过80℃（感应头环境温度和传感器模块环境温度都不能超过80℃，此处环境温度仅为传感器安装位置温度，比如顶针板的温度，并不等同于模温）；

Ø 不可在强磁环境下使用；

Ø 使用时一定要根据实际情况设定顶针面积，否则采集数据有误；

Ø 使用过程中可能出现零点漂移的情况（电子元件受环境温度影响产生的蠕变，属于正常现象），一般情况下无需返厂维修，在确保传感器没受压的情况下，点击软件上“传感器现在归零”，来校准传感器零点。做这个操作一定要注意，是在传感器未受压的情况下；

Ø 型腔压力传感器的标定值，根据不同规格型号，一般在600~2000之间，如果超出此范围，请联系我司技术人员确认是否需要返厂维修；

Ø 型腔压力传感器零点值，是传感器受到压力为0时的相对值，一般范围在-150~300之间，如果超出此范围，请联系我司技术人员确认是否需要返厂维修；

Ø 型腔压力传感器原始数据范围在-200~4000之间，如果超出此范围，说明传感器已损坏，无法使用，需返厂维修。

*以上仅供分析传感器数据异常时的参考，不能作为判断传感器损坏的依据。
